电动工具锂电保护管理IC

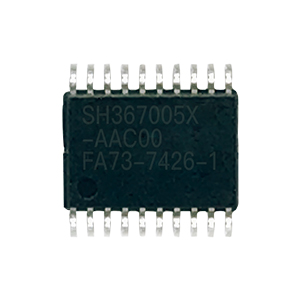

SH367005/SH367105
产品介绍


特点:
01、硬件检测功能:电压检测功能,放电过流检测功能,短路检测功能,充电过流检测功能,温度检测功能;
02、平衡功能(SH367005/SH367005S):平衡开启阈值电压VoB:3.3V-4.45V(10mV一档);阈值电压精度:±25mV;
03、外接电容设置过放电保护延时、放电过流1保护延时以及 放电过流2保护延时;
04、过充电保护及释放延时、充电过流保护及释放延时、短路 保护延时、欠压释放延时、放电过流释放延时、短路释放 延时、温度保护及释放延时固定;
05、CTLC/CTLD管脚控制CHG/DSG管脚输出;
06、工作电压范围: 3V - 26V;
07、工作温度范围:-40°C~85°C;
08、集成N-MOSFET驱动;
09、正常工作功耗:15uA (Max.);
10、封装形式:TSSOP 20L;

概述:
SH367105/SH367005内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控,保证Pack安全。具有高集成度及性价比,集成高低温保护,充电过流以及量产模式,超低功耗。SH367105适用于保护4 - 5串锂电池Pack;SH367005适用于保护4-5串锂电池Pack;
PS:SH367005S适用于保护3-5串锂电池Pack。




  • SH36700X规格书
  • SH36710X规格书
