无人机锂电保护管理IC

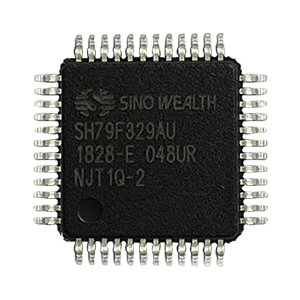

SH79F329A
产品介绍


特点:
01、基于8051兼容流水指令的8位单片机;
02、Flash ROM:32K字节;
03、RAM:内部256字节,外部1024字节;
04、工作电压:VVPACK/VBAT = 4.5V - 25V;
05、振荡器:内部RC振荡器:8.388MHz;分频到32.768kHz、1.048M、2.097M、4.194M;
06、13个CMOS双向I/O引脚;
07、I/O内建上拉电阻;
08、2个开漏结构I/O引脚;
09、2个8位定时器T0,T1;
10、中断源:定时器0,定时器1;外部中断INT1-2;CADC,VADC,SMBUS,SCI,AFE;
11、SMBUS接口(主/从模式);
12、2个16位Σ-Δ模数转换器(ADC);CADC:1路差分输入;VADC:2路单端输入;
13、内建低电压复位功能;LVR电压:2.3V(VDD);
14、CPU机器周期:1个振荡周期;
15、看门狗定时器(WDT)(代码选项);
16、内建振荡器预热计数器;
17、高压模拟前端:内建3V,25mA电源稳压器(LDO);3个高压输出端口;可设置阈值和延迟时间的模拟比较器;VC1-VC5之间最大40mA的导通电路;
18、低功耗工作模式:空闲模式;掉电模式;
19、Flash型;
20、封装:TQFP48,TSSOP38;


概述:
SH79F329A是一种高速高效率8051兼容单片机。在同样振荡频率下,较之传统的8051芯片它具有运行更快速,性能更优越的特性。适用于无人机,医疗电源,笔记本。
SH79F329A保留了标准8051芯片的大部分特性,包括内置256字节RAM和2个8位定时器和外置中断INT1、INT2。此外,SH79F329A还集成了1024字节RAM。SH79F329A单片机还包括适合于程序和数据的32K字节Flash。
SH79F329A不仅集成SMBUS标准通讯模块,还集成了2个16位Σ-Δ模数转换器模块(ADC)和内部通讯模块(SCI)。为了达到高可靠性和低功耗,SH79F329A集成了看门狗定时器,具有低电压复位功能,提供了2种低功耗省电模式。
SH79F329A集成了高压模拟前端(AFE),包括1个AFE中断,1个电源稳压器,3个可用于MOSFET控制的高压输出端口,3个模拟比较器,4路电压差分输入转换和4路内部导通电路。




  • SH79F329A规格书
